Sistem kelistrikan termasuk dalam sistem yang ada pada teknik otomotif. Sistem kelistrikan memang menjadi salah satu sistem yang paling mencicipi perkembangan yang signifikan dibanding dengan sistem yang lain pada kendaraan. Wajar jikalau hari ini hampir semua sistem penambahan yang ada pada kendaraan memakai sensor dan bekerja secara otomatis.
Karena memang pada dasarnya, kedepan kelistrikan akan menjadi prioritas pengembangan yang menjajikan dimasa depan bagi setiap kendaraan. Oleh alasannya itu bagi kalian yang berkelut di bidang otomotif, belajarnya dengan baik mengenai dasar-dasar kelistrikan. Karena itu akan sangat berkembang dimasa depan.
Dasar - dasar kelistrikan body pada teknik otomotif menjadi kunci dasar kita untuk sanggup membaca wering diagram pada buku pentunjuk perbaikan, menganalisa kerusakan dan memilih dimana komponen kelistrikan itu berada. Tapi sebelum kita melangkah lebih jauh mengenai teknologi pada kendaraan, alangkah baiknya kita berguru mengenai dasar-dasar kelistrikan yang ada pada mobil.
1. Rangkaian kelistrikan
a. Rangkaian Seri
 |
| Rangkaian seri |
b. Rangkaian Paralel
 |
| Rangkaian paralel |
Pada kendaraan, hampir semua menerapkan rangkaian kelistrikan memakai rangkaian paralel. Hal ini bertujuan semoga tegangan yang dibagi kesetiap komponen kelistrikan sama besarnya dengan sumber tegangan listrik. Selain itu, dengan menerapkan rangkian paralel maka penggunaan kabel sanggup lebih hemat.
2. Simbol Komponen - Komponen Kelistrikan
 |
| Simbol komponen kelistrikan |
Komponen - komponen kelistrikan mempunyai simbol yang berbeda - beda. Tujuan dibuatnya simbol ini yakni untuk memudahkan kita dalam memahami rangkaian kelistrikan yang ada di buku manual perbaikan. Selain itu, simbol kelistrikan juga menjadi petunjuk setiap komponen pada buku manual perbaikan.
3. Membaca Kode Soket
 |
| membaca instruksi soket |
Soket mempunyai bentuk dan jenis yang berbeda - beda. Perbedaan soket sanggup kita lihat dari instruksi yang terdapat pada setiap soket pada buku manual perbaikan.
4.Warna Kabel
 |
| Warna kabel |
5. Membaca Soket
 |
| Membaca soket |
Soket terdiri dari dua jenis yaitu soket betina ( female ) dan soket jantan ( male ). Kedua soket mempunyai cara pembacaan yang berbeda. Soket betina dibaca dari sisi atas sebelah kiri ke kanan ke bawah. Sedangkan soket jantan dibaca dari baca dari kanan atas ke bawah. Hal serius yang perlu diperhatikan yakni bahwa dalam pembacaan ini pengunci soket harus berada pada posisi diatas.
6. Tempat Fuse ( Fuse Box )
 |
| Fuse box |
Fuse box atau kotak sekering biasanya terdapat pada rumah mesin bab depan kanan. Namun ini bukan satu-satunya kawasan untuk menyimpan fuse, terkadang ada juga yang terletak didalam kabin. Untuk mengetahui dimana letak fuse box, bacalah buku pentunjuk perihal ini. Karena setiap kendaraan mempunyai kawasan yang berbeda - beda.
7.Komponen Penghubung
 |
| Kompoen penghubung |
Komponen penghubung mempumyai bentuk yang berbeda - beda. Namun semuanya mempunyai fungsi yang sama yaitu menghubungkan komponen - komponen kelistrikan.
8. Jenis - Jenis Fuse
 |
| Jenis - jenis fuse |
Fuse atau sekering mempunyai bentuk dan jenis yang berbeda - beda. Secara fungsi sama yaitu
sebagai pengamanan sistem kelistrikan untuk mencegah konsleting yang diakibatkan oleh arus besar .

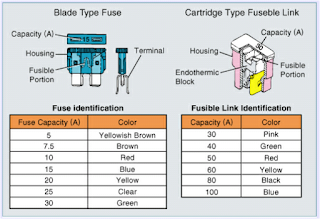

9. Warna Pada Fuse
 |
| Warna pada fuse |
10. Circuit Breaker
 |
| Circuit breaker |
